操作器 DFDB-2200A

產品型號

生產廠家

類別
操作器

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

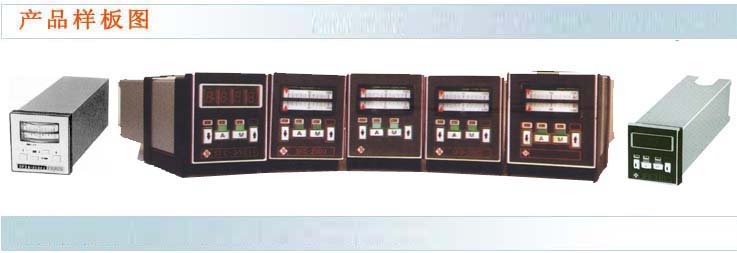

操作器 SFD DFD型

D型操作器（開關量輸出）（以下簡稱操作器）主要有SFD-1001、SFD-1003、SFD-1041、SFD-2011、DFDB-2200A等，是用于與S系列智能調節器配套的單元儀表，同時亦能與KMM、KMS單回路可編程序調節器相配，經過適當連接后，操作器亦能與III型調節器相連使用，操作器的安裝位置處于伺放與電動執行機構之間。當操作器處于自動狀態時，它連通伺放與電動執行機構，將電動執行機構的控制權交給伺放，當操作器被切換到手動狀態時，操作器切斷電動執行機構與伺放之間的聯系，當 增或減按鈕被按下后，操作器連通電源與電動執行機構的正反向端，有操作器控制電動執行機構的動作。操作器還具有完備的數字聯絡信號，使得調節器操作器伺放執行機構等組成的系統實現自動 手動的切換。另外，操作器可用表頭（SFD-1001 SFD-1003）或用光柱（SFD-1041）指示輸出值和閥位反饋信號的大小或用數碼管顯示輸入信號大?。⊿FD-2011）,操作器還以發光二極管形式顯示手/自動狀態和后備狀態。

操作器的輸出有以繼電器觸點形式實現的（SFD-1001 SFD-1003 SFD-1041 DFDB-2200A），其負載能力是220V，1.5A~15A。也有以O(shè)C門（集電極開路）輸出的（SFD-2011），負載能力為30V，100mA，dc

另外SFD-2011A可接受外部開關信號，實現程控增減符合操作。

參數名稱	SFD-1001	SFD-1003	SFD-1041	SFD-2011	DFDB-2200A
指示誤差	±2.5%	±2.5%	±2%	±1%	±2.5%
輸入信號	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA
閥位反饋輸入信號	4-20mA	4-20mA	4-20mA	4-20mA	4-20mA
閥位反饋輸出信號	1-5V d.c.	1-5V d.c.	1-5V d.c.	1-5V d.c	1-5V d.c.
輸出觸點容量	220V a.c 1.5A	220V a.c 1.5A	220V a.c 1.5A	30V a.c 100mA	220V a.c 1.5A
環境溫度	5-45℃	5-45℃	5-45℃	5-45℃	5-50℃
相對濕度	≤85%	≤85%	≤85%	≤85%	≤85%
供電	24V d.c	220V d.c	24V d.c	24V d.c	24V d.c
消耗功率	3W	3W	3W	7W	2.5W
結構形式（盤裝式）a×a	68^+0.74₀× 68^+0.74₀	68^+0.74₀× 68^+0.74₀	68^+0.74₀× 68^+0.74₀	68^+0.74₀× 68^+0.74₀	76^+0.74₀× 76^+0.74₀
外形尺寸 1×b×h(mm)	250×72×72	250×72×72	250×72×72	250×72×72	250×80×80
重量	1.5kg	1.5kg	1.5kg	1.5kg	1.1kg

注：如需外型尺寸250X80X80也可。繼電器觸點容量可根據需要增加到15A，220Aac

二特點

繼電器輸出或OC門輸出

表頭指示或數碼顯示或光柱顯示

24Vdc 或220Vac供電

操作器手自動 后備狀態均能顯示

繼電器輸出容量可擴展
