ZAJW ZKJW 電動調節蝶閥

產品型號

生產廠家

類別
電動角行程閥門

想了解更多有關自儀產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

ZA/KJW型電動調節蝶閥

ZA/KJW型電動調節蝶閥由DKJ角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。

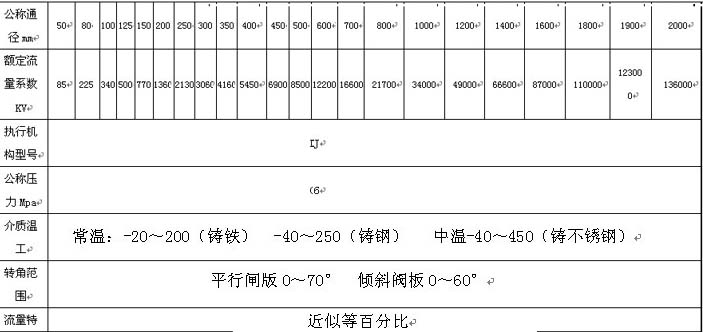

◆規格與技術參數

◆執行機構主要技術參數

型號	DKJ-110	DKJ-210	DKJ-310	DKJ-410	DKJ-510
輸入信號	DC0-10mA DC4-20mA
輸入電阻	200
輸出轉角	0～90
輸出矩力N.m	40	100	250	600	1600
電源	200V 50HZ

◆主要技術性能指標(電話：021-56697188 傳真021-56697188)

項目	指標值
基本誤差%	±8.0
回差%	6.0
死區%	5.0
額定行程偏差%	±4.0
允許泄漏量L/h	平行閥板：2×10^-2閥的額定容量，傾斜滑板：5×10^-3閥的額定容量

◆允許壓差與執行機構選型(電話：021-56697188 傳真021-56697188)

公稱通徑mm	配用執行機構
	DKJ-110		DKJ-210		DKJ-310		DKJ-410		DKJ-510		DKJ-610
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	28.1	1.948
50	11.0	0.488
100	7.127	0.252
125	3.19	0.128	8.08	0.325
150	2.21	0.075	5.6	0.189
200	0.983	0.031	2.512	0.079
250					4.05	0.103
300					2.33	0.059
350					1.75	0.037
400							2.684	0.060
450							2.120	0.042
500							1.718	0.031
600							0.927	0.0178
700							0.628	0.0098
800									1.14	0.020
1000									0.619	0.0103
1200											0.504	0.016
1400											0.371	0.0106
1600											0.251	0.0076
1800											0.177	0.005
1900											0.151	0.0042
2000											0.129	0.0036

◆外形尺寸(電話：021-56697188 傳真021-56697188)

公稱通徑	D	D1	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配執行機構
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
50	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
400	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	371	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	420	51	34	200	595	586	681	487.5	917	480	24-30	DKJ-510
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340		60	45	250	906	980					32-34	DKJ-610
1400	1575	1520		60	25	300	956	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100				25	350	1217	1315					44-30	DKJ-610
2000														DKJ-610

技術參數如有更改，恕不另行通知

◆訂貨須知(電話：021-56697188 傳真021-56697188)

1、產品型號 2、公稱通徑 3、公稱壓力 4、閥體和閥內件材質 5、轉角范圍 6、作用方式 7、介質溫度 8、輸入信號 9、附件
