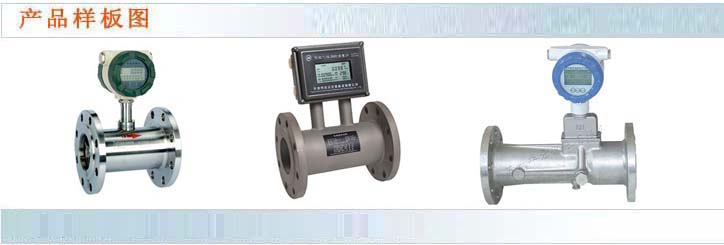

HLUX旋進漩渦流量計

◆用途：旋進漩渦流量計廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的首選產品。

◆工作原理：當流體通過由螺旋形葉片組成的旋渦發生器（見圖1）后，流體被迫繞著發生體軸劇烈旋轉，形成旋渦。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響。檢測元件測得流體二次旋轉進動頻率，就知道了流量。而且能在較寬的流量范圍內獲得良好的線性度。流量計算式為：

K=f/q

式中：K--流量儀表系數l/m³

F--旋渦頻率Hz

q--體積流量m³/s

流量計的儀表系數在一定的結構參數和規定的雷諾數范圍內與流體的溫度、壓力、組件和物性（密度、粘度）無關。

◆使用環境條件：

◇環境溫度：-30℃~+55℃

◇相對濕度：5%~95%

◇大氣壓力：86KPA~106KPA

工作條件

◇介質溫度范圍：-20℃~+70℃

◇公稱壓力：1.6、2.5、4.0、6.3MPA

◇主要組成:組成旋進漩渦流量計由傳感器和轉換器兩部分構成

◇電話：021-56697188 傳真：021-56877599

◆流量計規格表

◆產品主要特點：電話：021-56697188 傳真：021-56877599

1、無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護。

2、實現了機電一體化，日常的計量過程不需要人工值守。

3、工藝安裝條件不苛刻，儀表上、下游直管段可較孔板和渦街流量計大大縮短。

4、系統的測量準確度能夠滿足目前的貿易計量要求。

5、流量測量范圍較寬（qmax/qmin=15～20），可在孔板和渦街流量計無法涉足的部分小流量區域進行有效工作。

6、體積小、重量、離線標定較為方便。

7、測量信號既可就地顯示，也可按需遠傳。

8、儀表管理人員無需專業培訓，流量、壓力及溫度等測量參數可以從表頭直接讀取，并且不必進行折算轉換。

9、壓力損失較大

流通介質為氣體時，壓力損失約為渦街流量計的3-4倍。

電話：021-56697188 傳真：021-56877599

◆流量計選型表：電話：021-56697188 傳真：021-56877599

,
