LDY-500S　一體型電磁流量計

產品型號

生產廠家

類別
電磁流量計

想了解更多有關自?xún)x產品與相關解決方案嗎？

給我們發電子郵件

或者致電我們：
021-33878550

LDY-S系列　一體型電磁流量計

一概述

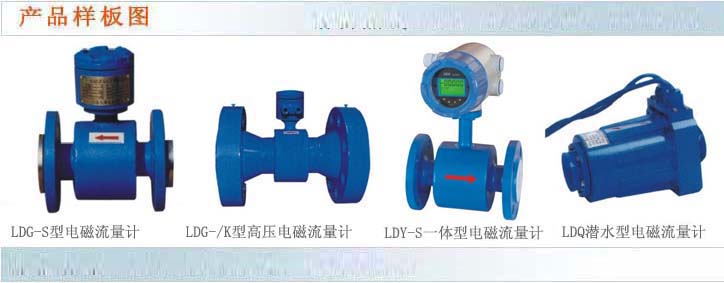

　LDG-S系列電磁流量計口徑從10mm到1200mm。主要用于化工，鋼鐵，煤炭，給排水，造紙，食品，紡織印染等工業領域。測量酸，堿，鹽等強腐蝕性及液固兩相流體的體積流量，可與顯示，記錄儀表積算器或調節器配套，對流量進行檢測，積算，調節和控制，并可實現信號的遠距離傳送。儀表的安裝形式有一體式和分體式。銷售總機：021-56697188　傳真：021-56877599

　 LDY-S系列一體式電磁流量計由LDG-S型電磁流量傳感器和轉換器配套組成一組，口徑從10mm至1200mm，其結構緊湊，安裝方便，測量精度高，抗干擾性好。

　 LDG-/K型高壓電磁流量計專門用于石油勘查，地質或油田系統測量高壓條件下泥漿高壓注水等介質的流量。

LDQ潛水型電磁流量計是國家環保局推薦使用的污水排放用明渠流量?jī)x表。

　我公司本著“關注客戶，開闊進取”的質量方針。選用優秀的人才貫徹ISO9000標準采用，先進技術，配備精良設備，提高和改進產品質量和完善的售后服務，把我們優秀的產品和服務奉獻給廣大客戶，滿足顧客的要求。

二工作原理

　傳感器是根據法拉第電磁感應原理工作的，如圖一所示。在測量管軸線和磁場磁力線相互垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管在交變磁場中磁力線成垂直方向運動時，導電液體切割磁力線產生感應電勢，此感應電勢由測量管上兩個檢測電機檢出，數值大小如下所示：

E=KBVD

式中： E—感應電勢； D—測量管內徑；

B—磁感應輕度； V—平均流速；

K—與磁場分布及軸向長度有關系的系數；

三、性能簡介

口徑：DN10-1200

電機材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti /// Ti Ta Hb Hc等

內襯材料：聚四氟乙烯氯丁橡膠聚氨酯橡膠

介質：導電性液體（含固液二相）

介質導電率：＞20μ s/cm

配套精確度等級：1.0 1.5

流速范圍：0.3m/s~12m/s

工作溫度：-25℃~120℃（≤80℃橡膠襯里）///（ ≤45℃聚氨酯襯里）

工作壓力：4.0Mpa~0.6 Mpa（按口徑分）

工作電流：≤0.25A

防護等級：標準型IP65（防噴水）/// 特殊型IP67（防浸水）

輸出型號：0~10mA DC或4~20mA DC /// 頻率（脈沖）上限1-5000Hz（上線5000cp/s）

顯示：瞬時流量累積流量（正反向積算量及計算差流速，百分比，電導比，報警指示，故障整段

通訊接口：*RS485,RS232C

適用電源：220V 50Hz　///　*24V DC

應用：酸堿等腐蝕液；礦漿，泥漿，紙漿等兩相液；

連接法蘭：機標JB/T81-94(口徑250-1200) //　國標GB9119-88（口徑10-200)或按用戶需要

產品標準：QYXYS 13-2002

安裝形式：一體式

銷售總機：021-56697188

銷售傳真：021-56877599

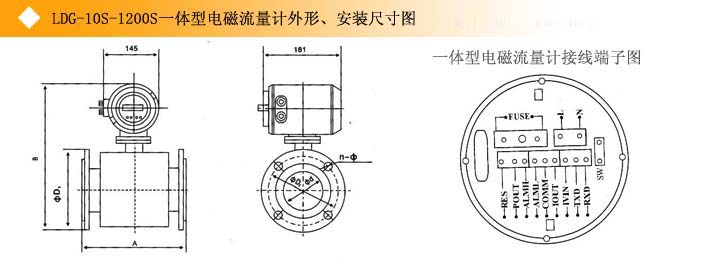

型號

A

B

∮D1

∮D2

∮d

n-∮

重量

聚四氟乙烯

氯丁橡膠

聚氨酯橡膠

LDY-10S

118

/

/

335

90

60

10

4-∮14

6

LDY-15S

195

/

/

335

95

65

15

4-∮14

6

LDY-20S

195

/

/

335

105

75

20

4-∮14

6

LDY-25S

195

/

/

315

115

85

25

4-∮14

7

LDY-32S

195

/

/

315

115

85

25

4-∮14

7

LDY-40S

195

/

/

345

150

110

40

4-∮18

10

LDY-50S

195

200

195

355

165

125

50

4-∮18

12

LDY-65S

195

200

195

390

185

145

65

4–∮18

17

LDY-80S

195

200

195

390

200

160

80

8-∮18

17

LDY-100S

255

250

255

410

220

180

100

8-∮18

22

LDY-125S

306

250

255

410

250

210

125

8-∮15

24

LDY-150S

357

300

308

469

285

240

150

8-∮22

35

LDY-200S

465

350

358

527

340

295

200

8-∮22

45

LDY-250S

515

462

/

597

395

350

250

12-∮23

84

LDY-300S

565

512

/

691

445

400

300

12-∮23

102

LDY-350S

615

562

/

717

505

460

350

16-∮23

123

LDY-400S

735

612

/

757

565

515

400

16-∮26

147

LDY-500S

830

732

/

865

670

620

500

20-∮26

209

LDY-600S

925

824

/

930

780

725

600

20-∮30

252

LDY-700S

1075

922

/

1075

895

840

700

24-∮30

352

LDY-800S

1120

1072

/

1190

1015

950

800

24-∮30

462

LDY-900S

/

1112

/

1283

1115

1050

900

28-∮35

552

LDY-1000S

/

1212

/

1290

1230

1160

100

28-∮35

682

LDY-1200S

/

1212

/

1577

1405

1340

1200

32-∮35

772

五電磁流量計口徑的選擇

5.1選擇傳感器的口徑與連接的工藝管道口徑相同

   傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1~4m/s?？砂床煌臏y(cè)量對象選擇。

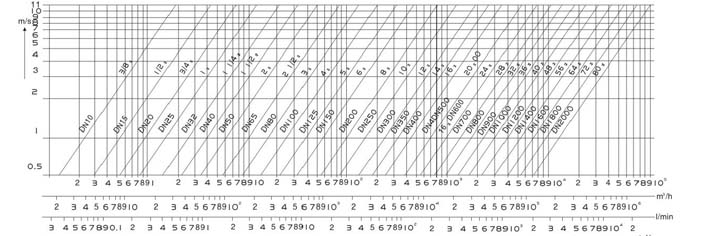

列如：對于帶有顆粒的易造成磨損的流體，常用流速≤3m/s；對于易粘附管壁的流體，常用流速≥2m/s。流量，流速與口徑三者關系見圖7。

5.2選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇適用以下幾種情況：

A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分提高流速，選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管。銷售總機：021-56697188　傳真：021-56877599

B、從價格上考慮，對于大口徑的電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數較穩定的情況，可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀態下，還可降低儀表的投資費用。

5.3加裝異徑管應注意的問題

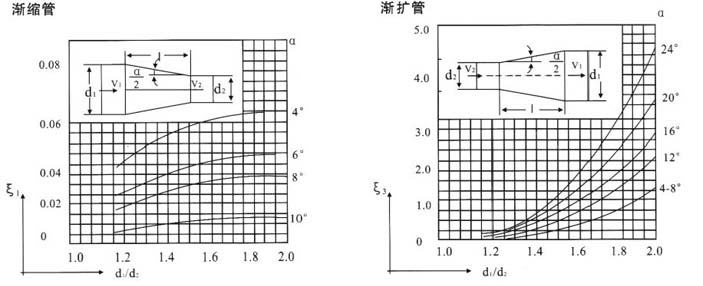

A、異徑管錐角的選擇

  　為了在安裝異徑管后不過多影響流速場的分布，不影響電磁流量計的精度，要求異徑管的中心 a不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。

B、加裝異徑管會產生壓力損失，總的壓力損失有三部分組成

D1/d2

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

0.2

ξ1

0.018

0.023

0.0255

0.028

0.03

0.0308

0.0315

0.0323

0.0332

ξ3

0.01

0.02

0.07

0.15

0.26

0.43

0.64

0.9

1.25

口徑

最大流量（m³/h）

10

0.3

0.4

0.5

0.6

0.8

1

1.2

1.6

2

25

15

0.6

0.8

1

1.2

1.6

2

2.5

3

4

5

6

20

1.2

1.6

2

2.5

3

4

5

6

8

10

12

25

1.6

2

2.5

3

4

5

6

8

10

12

16

40

4

5

6

8

10

12

16

20

25

30

40

50

6

8

10

12

16

20

25

30

40

50

60

65

12

16

20

25

30

40

50

60

80

100

120

80

16

20

25

30

40

50

60

80

100

120

160

100

25

30

40

50

60

80

100

120

160

200

250

125

40

50

60

80

100

120

160

200

250

300

400

150

50

60

80

100

120

160

200

250

300

400

500

200

100

120

160

200

250

300

400

500

600

800

1000

250

160

200

250

300

400

500

600

800

1000

1200

1600

300

250

300

400

500

600

800

1000

1200

1600

2000

2500

350

300

400

500

6300

800

1000

1200

1600

2000

2500

3000

400

400

500

600

800

1000

1200

1600

2000

2500

3000

4000

500

600

800

1000

1200

1600

2000

2500

3000

4000

5000

6000

600

800

1000

1200

1600

2000

2500

3000

4000

5000

6000

8000

700

1200

1600

2000

2500

3000

4000

5000

6000

8000

10000

12000

800

1600

2000

2500

3000

4000

5000

6000

8000

10000

12000

16000

900

2000

2500

3000

4000

5000

6000

8000

10000

12000

16000

20000

1000

2500

3000

4000

5000

6000

8000

10000

12000

16000

20000

25000

1200

4000

5000

5000

8000

10000

12000

16000

20000

25000

30000

六電極材料的選擇

　　根據被測介質的腐蝕性，由用戶負責選定。對一般介質，可查有關防腐手冊，選定電極材料。對混酸等成分復雜的介質，應做掛片試驗。

◇電極材料的耐腐蝕性能（僅供參考）

材料

耐腐蝕性能

耐酸鋼

1Cr18Ni9Ti

對硝酸，冷凝酸及其他無機酸，多種鹽及堿的溶液，有機酸，海水等腐蝕性強。對硫酸，鹽酸，氫氟酸，對沸騰的蟻酸，草酸，工業鉻酸，以及對碳酸鈉及氯，溴，碘等介質化學穩定性差，不耐蝕。

含鉬不銹鋼

0Cr18Ni12Mo2Ti

對50%以下的硝酸，室溫5%以下的硫酸，堿溶液，沸騰的磷酸，蟻酸，一定壓力下的亞硫酸，海水，醋酸等介質有較強的耐腐蝕性；不耐氫氟酸，鹽酸，氯，溴，碘等介質。

哈氏合金B(yǎng)

HastelloyB

對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸，磷酸，氫氟酸，有機酸等非氧化性酸，堿，非氧化性鹽液的腐蝕。

哈氏合金C

HastelloyC

乃氧化性酸，如硝酸，混酸或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性的鹽類如Fe⁺³Cu⁺²或其他氧化劑的腐蝕。如高于常溫的氯酸鹽溶液；對海水的抗腐蝕性很好，對鹽酸等還原性酸不適用。

鈦Ti

能乃海水，各種氯化物和次氯酸鹽，氧化性酸（包括發煙硝酸）有機酸，堿等腐蝕，不能耐較純的還原性酸（如硫酸鹽酸）的腐蝕。但如酸中含有氧化劑（如硝酸Fe⁺⁺⁺Cu⁺⁺）時則腐蝕性大為降低。

鉭 Ta

具有優良的耐腐蝕性，和玻璃很相似，除了氫氟酸，發煙硫酸，幾乎能耐一切化學介質（包括沸點的鹽酸，硝酸和175℃以下的硫酸）的腐蝕。

在氫氧化鈉等堿中不耐腐蝕。

7.寸里材料的選擇

應根據被測介質的腐蝕性，磨損性及溫度來選擇



◇常用襯里材料的性能極其適用范圍

襯里材料

主要性能

適用范圍

聚四氟乙烯

PTFE

1.      他是塑料種化學性能最穩定的一種材料。能耐沸騰的鹽酸，硫酸，硝酸和王水，也能耐濃堿和各種有機溶劑2.耐磨性和粘接性能差

1.-40℃~180℃。2.濃酸，堿等強腐蝕性介質。3.衛生類介質

氯丁橡膠

Neoprene

1.有極好的彈性，高度的址斷力，耐磨性能好。2.耐一般低濃度酸，堿，鹽介質的腐蝕。不耐氧化性介質的腐蝕

1.≤80℃2.測一般水，污水，泥漿，礦漿。

聚氨酯橡膠

Polyurethane

1.有極好的耐磨性能（相當于天然橡膠的十倍）2.耐酸，堿性能較差。

1.≤45℃。2.中性強磨損的礦漿，煤漿，泥漿
