隔爆型不銹鋼接線盒鉑電阻 WZP-B系列
 工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示，記錄和調節儀表，對系統實行檢測、調節和控制。
在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dIIBT4～dTTCT6溫度組別區間內具有爆炸性氣體危險的場所內。
本廠生產的隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準。由國家儀器儀表防爆炸安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。
□主要技術指標
·量程規格
注：“t”為感溫元件實測溫度絕對值
·公稱壓力
一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
·熱電阻絕緣電阻
常溫絕緣電阻的試驗電壓可取直流10-100V任意值，環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ.
·熱電阻允許通過電流
通過鉑電阻的測量電流最大不超過5mA
□防爆類型和級組
防爆級組：dIIBT4或dIICT4 dIIBT6或dIICT6
外殼防護等級：IP65
□原理和結構
隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，像膠密封圈的熱穩定性均符合國家防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散---傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在DIIBT4至dIICT6防爆溫度組別區間范圍內，只要用戶嚴格遵守產品使用規遇，產品就能達到可靠的防爆效果。
·電氣設備的類別、級別和溫度組別說明
電氣設備分為二類：I類一媒礦井下用電氣設備
II類一工廠用電氣設備
·防爆等級
隔爆熱電阻的防爆等級按等級適用于爆炸性氣體混合物最大安全間隙分為A、B、C三級
·溫度組別
隔爆熱電阻的溫度組別按其外露部分最商表面溫度分為T1～T6六組。
□隔爆鉑電阻的可燃?xì)怏w，蒸氣級別、溫度組別請參照隔爆型，本安型熱電偶舉例表格。

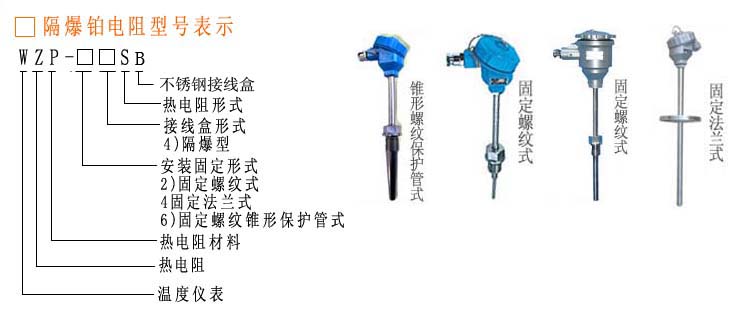

□隔爆鉑電阻規格及型號表示示意圖

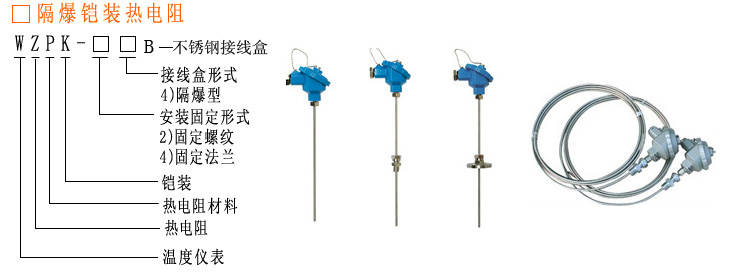

□隔爆鎧裝鉑電阻規格及型號表示示意圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
